HPB - Maschinentische
HPB
- High Performance Base -
Maschinentische die Standards setzen
Funktionsübersicht
Bei der HPB handelt es sich um Maschinentische, die die veraltete T-Nuten-Norm sinnvoll ablösen. Die HPB ermöglicht eine durchdachte Anordnung Ihrer Spannmittel, während ein Ausrichten durch das Zusammenspiel aus Vertikal- und Horizontalnuten vollständig entfällt. Wo Nullpunktspannsysteme zu unflexibel sind, kann die HPB ihre Vorteile ausspielen und verzichtet dabei bewusst auf kostspielige Mediensysteme, wie Pneumatik- oder Hydraulikeinrichtungen.
Zudem wurde die HPB markenoffen entwickelt, wodurch sich auch Spannmittel fremder Hersteller problemlos schnell und sicher anwenden lassen. Ihr volles Potential entfaltet die HPB jedoch erst, bei Verwendung der HPC-Spannmittel-Baureihe in Kombination mit den HPS-Unterstützungseinrichtungen.
Zudem wurde die HPB markenoffen entwickelt, wodurch sich auch Spannmittel fremder Hersteller problemlos schnell und sicher anwenden lassen. Ihr volles Potential entfaltet die HPB jedoch erst, bei Verwendung der HPC-Spannmittel-Baureihe in Kombination mit den HPS-Unterstützungseinrichtungen.
Systemtisch

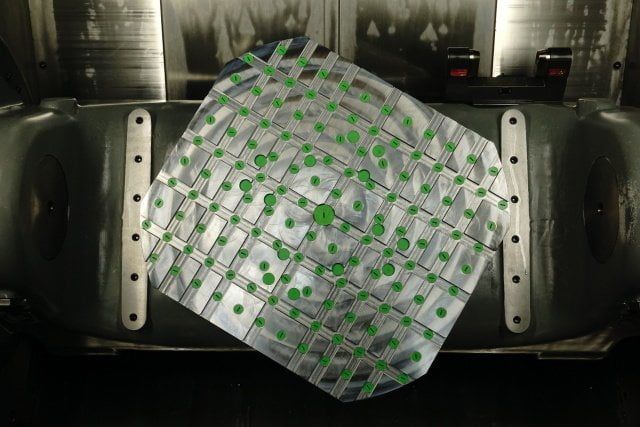

Die HPB ist z.B. als Systemtisch für Hermle Bearbeitungszentren des Typs C12, C22, C32 und C250 lieferbar. Der originale T-Nutentisch wird einfach demontiert und durch den entsprechenden HPB-Maschinentisch ersetzt.
Somit kann für eine optimale Ausreizung des Maschinenverfahrwegs, durch die Anpassung der Aufspannfläche, gesorgt werden. Hierdurch wird selbst bei kleineren Bearbeitungsmaschinen eine störkonturfreie Bearbeitung größerer Bauteile möglich.
Bei Verwendung der HPB-Systemtischausführung erhöht sich die Maschinenmaulweite in Z-Richtung sogar noch um 5 mm.
Somit kann für eine optimale Ausreizung des Maschinenverfahrwegs, durch die Anpassung der Aufspannfläche, gesorgt werden. Hierdurch wird selbst bei kleineren Bearbeitungsmaschinen eine störkonturfreie Bearbeitung größerer Bauteile möglich.
Bei Verwendung der HPB-Systemtischausführung erhöht sich die Maschinenmaulweite in Z-Richtung sogar noch um 5 mm.
Links: Orginal Systemtisch von Hermle mit T-Nuten
D 450 x 360 mm
Rechts: HPB mit einer Aufspannfläche von 500 x 450mm
Sandwichsystem
Als Alternative wird die HPB auch als Adaption für bestehende Maschinentische mit T-Nuten angeboten. Sie wird einfach auf dem vorhandenen T-Nutentisch aufgebracht und mit diesem verschraubt, wodurch ein flexibles Sandwichsystem geschaffen wird.
Durch diese Anwendung lassen sich jegliche Bearbeitungsmaschinen auch nachträglich mit der HPB ausstatten.
Bei Verwendung des HPB-Sandwichsystems wird die Maschinenmaulweite in Z-Richtung lediglich um 30 bis 35 mm reduziert.
